¿Cómo conecto un acoplamiento Storz?

El Acoplamientos Storz , también conocido como cerradura Kamm o acoplamiento contra incendios, es un dispositivo de conexión rápida para tuberías o mangueras de agua ampliamente utilizado en aplicaciones de extinción de incendios, industriales y agrícolas. Debido a su facilidad de operación, conexión rápida y sellado confiable, el acoplamiento Storz desempeña un papel vital en aplicaciones que requieren una implementación rápida de sistemas de transferencia de fluidos.

Cómo funciona el acoplamiento Storz

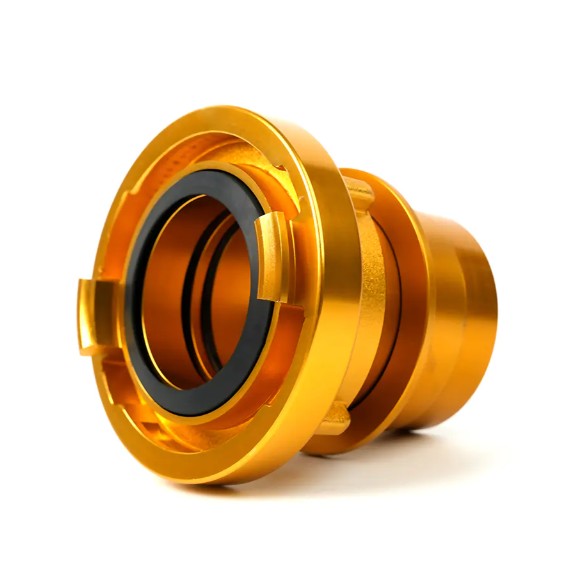

El Acoplamientos Storz El diseño se basa en una estructura simétrica de "garra", también conocida como acoplamiento tipo orejeta. Esto significa que se pueden conectar dos acoplamientos idénticos sin distinguir entre conectores macho y hembra, simplificando significativamente las operaciones de campo. El acoplamiento se bloquea mediante rotación y un sello interno (junta) garantiza un sello hermético a los fluidos.

Guía paso a paso para conectar acoplamientos Storz

Preparación (inspección)

• Primero, asegúrese de que los dos acoplamientos Storz que se van a conectar coincidan en tamaño (p. ej., conector de manguera roscado) y diámetro nominal (p. ej., DN50, DN75).


• Verifique que los extremos del conector estén limpios y libres de arena u otras materias extrañas.


• Paso clave: Verifique que el sello (junta/anillo) en cada conector esté intacto y correctamente instalado. El sello es esencial para un buen sellado hermético.



Alineación de los acoplamientos

Alinee las garras (orejetas) de los dos acoplamientos Storz. Debido a su diseño simétrico, sólo es necesario juntarlos suavemente.

Insertar y apretar (bloquear)

• Empuje los dos conectores hasta que sus extremos se toquen.


• Eln, rotate one coupling clockwise or counterclockwise (usually to the right) until you feel the claws fully engage the other and the two joints are securely locked.


• Normalmente, el ángulo de bloqueo es de aproximadamente 90 a 120 grados. En algunas aplicaciones de gran diámetro o alta presión, es posible que se requiera una llave especial para ayudar con la rotación y garantizar una conexión firme.



Verificación final (Confirmación de la conexión)

• Intente tirar suavemente de ambos acoplamientos para asegurarse de que no se separen.


• Un acoplamiento Storz correctamente conectado no se puede separar ni girar fácilmente con la mano. Esto garantiza que el acoplamiento no se afloje cuando se transfieran fluidos (como agua o espuma contra incendios) a alta presión.



Factores relacionados con garantizar una conexión confiable

Además de seguir los procedimientos correctos, para garantizar un servicio confiable Acoplamientos Storz conexión, también debes prestar atención a los siguientes puntos:

• Juntas/anillos tóricos: utilice el material y el tamaño correctos de los sellos. Los sellos deteriorados, dañados o faltantes son la causa principal de las fugas.


• Opciones de materiales: Los acoplamientos Storz están disponibles en aleación de aluminio, latón o acero inoxidable. La selección de materiales resistentes a la corrosión y a la presión ayuda a prolongar la vida útil del acoplamiento y la confiabilidad de la conexión.


• Mantenimiento: Inspeccione y limpie periódicamente los acoplamientos Storz, especialmente los accesorios de los extremos de las mangueras, para evitar que materias extrañas afecten el efecto de bloqueo y sellado.



Los acoplamientos Storz, con su exclusivo mecanismo de conexión rápida, brindan una solución eficiente y confiable para la transferencia de fluidos. Seguir estos sencillos pasos garantiza una conexión segura y sin fugas en todo momento, salvaguardando los procesos críticos en aplicaciones industriales y de extinción de incendios.
