¿Cómo utilizar los adaptadores Storz?

¿Qué son los adaptadores Storz?

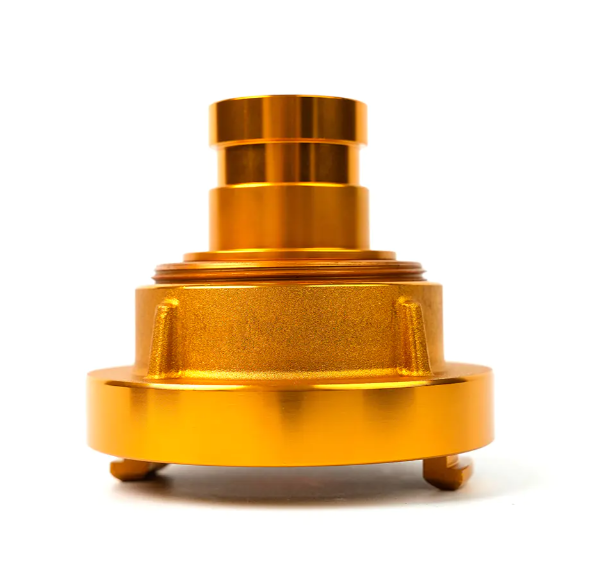

Adaptadores Storz , también conocidos como conectores Storz o acoplamientos rápidos Storz, son un sistema de conexión altamente eficiente ampliamente utilizado en aplicaciones de protección contra incendios, industriales y agrícolas. Su característica principal es un diseño de terminal único (normalmente dos o tres terminales), lo que hace que el proceso de conexión sea excepcionalmente rápido y sencillo. A diferencia de los conectores roscados tradicionales, los conectores Storz simplemente requieren alinear los dos conectores, empujarlos hacia adentro y luego girarlos suavemente para bloquearlos en su lugar, logrando una conexión perfecta y a prueba de fugas.

La función principal de los adaptadores Storz es actuar como adaptadores, conectando o convirtiendo diferentes estándares y tipos de conectores. Resuelven los problemas de conexión entre interfaces previamente incompatibles y son un componente clave para lograr la compatibilidad de los equipos.

¿Cómo funcionan los adaptadores Storz?

Los adaptadores Storz funcionan según su mecanismo de "hacer clic y mantener":

Alineación: Alinee las orejetas y ranuras de los dos conectores que se van a conectar (por ejemplo, un macho Storz y una hembra Storz, o un adaptador Storz con un conector Storz estándar).

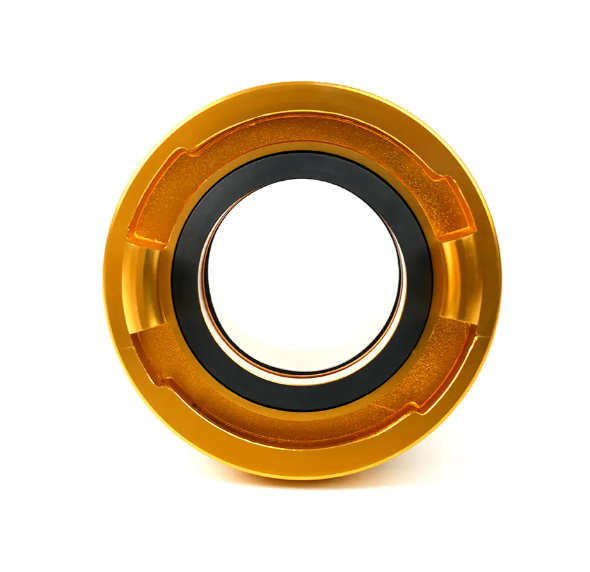

Empujar hacia adentro: Junte completamente las superficies de sellado de ambos conectores. Por lo general, se proporciona una junta de sellado dentro del conector para garantizar un sellado hermético.

Girar: Gire cualquiera de los conectores (o use una llave especial) aproximadamente 120 grados (un tercio de vuelta) en el sentido de las agujas del reloj hasta que las orejetas estén completamente enganchadas y bloqueadas en su lugar.

Este mecanismo de bloqueo rápido lo hace ideal para mangueras de alta presión y sistemas de suministro de fluidos.

¿Cómo conectar diferentes conectores estándar usando adaptadores Storz?

El valor principal de utilizar adaptadores Storz radica en su función de conversión, que permite la compatibilidad entre diferentes sistemas:

1. Desde Storz hasta conexiones roscadas (p. ej., BSP o NPT)

Cuando necesite conectar un conector de manguera contra incendios con un conector Storz estándar a una bomba o hidrante con salida roscada, necesitará un adaptador Storz a rosca:

Seleccione el adaptador correcto: Asegúrese de que un extremo del adaptador sea del tamaño Storz correcto (p. ej., DN50/2") y que el otro extremo tenga una especificación de rosca coincidente (p. ej., rosca interna BSP de 2").

Conexión del extremo roscado: Envuelva el extremo roscado del adaptador con cinta selladora (como cinta de PTFE) y atorníllelo en el puerto roscado del equipo objetivo (bomba o hidrante).

Conexión del extremo Storz: Empuje el conector de la manguera contra incendios Storz en el puerto Storz del adaptador y luego gírelo para bloquearlo.

2. Conexión de accesorios Storz de diferentes tamaños

Si su equipo y manguera tienen diferentes tamaños de racores Storz, necesitará un adaptador Storz reductor/ampliador:

Conexión del extremo de mayor tamaño: Conecte el extremo Storz de mayor tamaño del adaptador al accesorio más grande correspondiente y asegúrelo.

Conexión del extremo de tamaño más pequeño: Empuje el conector Storz de tamaño más pequeño de la manguera en el puerto de tamaño más pequeño del adaptador y luego gírelo para bloquearlo.

3. Conexión a otros estándares de conexión rápida (p. ej., bridas o Camlocks)

Algunas aplicaciones industriales pueden requerir conectar conectores Storz a diferentes accesorios estándar, como Camlocks o bridas. En este caso, necesitará un adaptador Storz a Camlock o un adaptador Storz a brida. El funcionamiento es similar al de las conexiones roscadas, uniendo ambos sistemas mediante un adaptador.

Ventajas y precauciones del uso de adaptadores Storz

Ventajas:

• Conexión rápida: La operación rápida ahorra tiempo valioso en respuesta a emergencias y producción industrial.
• Alta confiabilidad: Bloqueado de forma segura, excelente sellado y soporta alta presión.
• Versatilidad: Como adaptador, se conecta fácilmente a diferentes conectores estándar, mejorando la utilización del equipo.



Precauciones:

• Coincidencia de tallas: Los conectores Storz están disponibles en varios diámetros nominales (p. ej., DN50, DN65, DN100). Cuando utilice adaptadores Storz, asegúrese de que el tamaño Storz del adaptador coincida con su conector Storz existente.


• Juntas de sellado: Asegúrese de que las juntas de sellado estén intactas y correctamente instaladas; esto es crucial para conexiones a prueba de fugas.


• Mantenimiento: Inspeccione periódicamente las orejetas del conector y el adaptador de la manguera contra incendios en busca de desgaste o daños para garantizar una conexión segura y confiable.



Seleccionando y utilizando correctamente Adaptadores Storz , puede conectar de manera eficiente y segura una variedad de equipos de transferencia de fluidos, brindando un rendimiento excepcional tanto para emergencias de incendio como para operaciones industriales diarias.
