¿Es fácil de instalar el acoplamiento VIC?

En la ingeniería de tuberías moderna, el acoplamiento VIC (conector ranurado Vicley) se ha convertido en la opción preferida para redes de tuberías industriales, HVAC y protección contra incendios debido a su eficiencia de instalación superior y su rendimiento de sellado confiable. En comparación con las conexiones tradicionales de soldadura o bridas, el proceso de instalación del acoplamiento VIC es realmente muy simple y rápido. Debido a su diseño ranurado mecánicamente, los instaladores no necesitan realizar trabajos en caliente; la conexión se puede completar utilizando sólo herramientas de hardware básicas. Según datos de ingeniería, el uso de accesorios ranurados puede reducir el tiempo de trabajo aproximadamente entre un 50% y un 70% en comparación con los métodos de soldadura tradicionales, lo que lo hace altamente competitivo en proyectos con plazos ajustados.

¿Cómo se realiza el diseño estructural de Acoplamiento VIC simplificar el proceso de instalación?

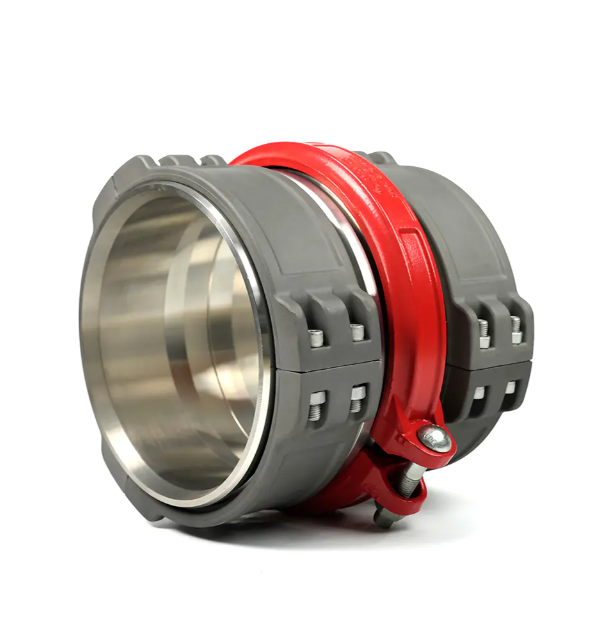

Acoplamiento VIC fue diseñado para simplificar las operaciones en el sitio. Sus componentes principales incluyen un par de carcasas metálicas, un anillo de sellado de caucho tipo C y dos juegos de conjuntos de pernos de alta resistencia.

No se requiere un tratamiento previo complejo: antes de instalar el acoplamiento VIC, solo es necesario mecanizar una ranura de profundidad estándar en el extremo de la tubería. Este método de conexión física elimina los engorrosos pasos de biselado, precalentamiento e inspección posterior a la soldadura necesarios en la soldadura.

Función de autoalineación: la carcasa metálica del conector encaja automáticamente en la ranura en el extremo del tubo durante el apriete, asegurando la alineación automática del tubo a través de la presión circunferencial de la carcasa. Esto significa que incluso en espacios reducidos o con poca iluminación, los técnicos comunes pueden completar la instalación con precisión.

Comparación de la velocidad de instalación entre los métodos de conexión mecánica y soldadura.

Para demostrar visualmente la facilidad de instalación del acoplamiento VIC, podemos referirnos al tiempo estándar promedio en la industria de instalación de tuberías.

Ejemplo de tiempo de instalación: para una conexión de tubería de acero de DN100 (4 pulgadas) de diámetro, un soldador experimentado normalmente necesita de 30 a 45 minutos para completar una soldadura (incluido el tiempo de preparación y enfriamiento). Instalación de un VIC Coupling El sistema, desde colocar el anillo de sellado hasta apretar los pernos, tarda sólo de 3 a 5 minutos.

Dependencia de herramientas: La soldadura requiere grandes máquinas de soldar, cilindros de gas y materiales de protección ignífugos especializados. La instalación del acoplamiento VIC solo requiere una llave dinamométrica manual o eléctrica. Esta portabilidad es particularmente ventajosa en pozos de construcción o plataformas de trabajo a gran altitud donde el acceso a equipos grandes es imposible.

Pasos clave y detalles técnicos durante la instalación

Si bien el acoplamiento VIC es fácil de instalar, seguir procedimientos operativos estandarizados es crucial para garantizar que el sistema permanezca libre de fugas a largo plazo.

Lubricación de sellado: este es el paso que más fácilmente se pasa por alto pero que es el más constructivo. Antes de insertar el anillo de goma se debe aplicar un lubricante especial al labio de sellado. Esto no sólo evita arrugas en el anillo de sellado durante la instalación, sino que también reduce la fricción, asegurando que la carcasa esté correctamente asentada.

Estándares de apriete de pernos: Al instalar el acoplamiento VIC, apriete los pernos en ambos lados alternativamente hasta que la carcasa metálica logre contacto metal con metal.

Inspección visual: Después de la instalación, los inspectores de calidad pueden determinar la calidad de la instalación simplemente inspeccionando visualmente si los espacios en la carcasa del conector están cerrados, sin la necesidad de realizar pruebas ultrasónicas o radiográficas como se requiere para la soldadura.

Flexibilidad del acoplamiento VIC en entornos de construcción complejos

Además de su rápida velocidad de instalación, VIC Coupling demuestra una adaptabilidad excepcional a condiciones complejas en el sitio.

Tolerancia de desviación de ángulo: el acoplamiento VIC flexible permite un cierto ángulo de desviación (normalmente de 1° a 3°) en la conexión de la tubería. Esto reduce significativamente la dificultad de los ajustes secundarios cuando se trata de asentamientos de cimientos o diseños de tuberías no lineales.

Construcción para todo clima: Las operaciones de soldadura se ven muy afectadas por las condiciones climáticas, lo que hace imposible la construcción bajo lluvia, nieve o vientos fuertes. El acoplamiento VIC, como conexión de trabajo en frío, no está limitado por la humedad y la temperatura ambiente, lo que mantiene el progreso normal de la instalación incluso en ambientes extremadamente fríos, como -30 °C.
