¿Qué tipos de acoplamientos Storz existen?

Los acoplamientos Storz (también conocidos comúnmente como acoplamientos Cam Lock o acoplamientos rápidos alemanes) son acoplamientos de conexión rápida ampliamente utilizados en los campos de protección contra incendios, tratamiento de agua, productos químicos, agricultura y transporte de fluidos industriales debido a su operación simple, conexión confiable y alta intercambiabilidad. Consisten en dos accesorios idénticos tipo garra que logran una conexión sellada simplemente insertándolos y girándolos (normalmente 120° o 90°), sin necesidad de mecanismos de bloqueo adicionales, lo que mejora enormemente la eficiencia y la seguridad.

Clasificación de acoplamientos Storz

Aunque el diseño básico y el principio de funcionamiento de Acoplamiento Storz están unificados, es decir, el bloqueo rápido se logra a través de garras (u orejas) y las estructuras de leva correspondientes; aún se pueden clasificar de varias maneras según su forma de conexión y materiales para satisfacer diferentes necesidades de transporte de fluidos.

1. Clasificación por extremo de conexión (tipo más común)

Este es el método de clasificación más importante, que determina cómo se conectan los acoplamientos Storz a otros equipos o tuberías:

Acoplamiento de manguera Storz:

Aplicaciones: Se utiliza para conectar directamente Acoplamiento Storz hasta mangueras contra incendios, mangueras industriales o mangueras de riego agrícola.

Características: Normalmente incluye una cola de manguera (vástago), asegurada a la manguera con una abrazadera o clip, y es un componente central de los sistemas de conexión de fluidos.

Acoplamiento roscado Storz:

Aplicaciones: Se utiliza para conectar acoplamientos Storz a la entrada y salida de tuberías, válvulas o bombas con roscas estándar.

Tipos: Divididos en acoples de rosca hembra y rosca macho. Los estándares de hilos comunes incluyen BSP, NPT, etc. Este tipo es clave para permitir una conversión rápida y la integración del sistema.

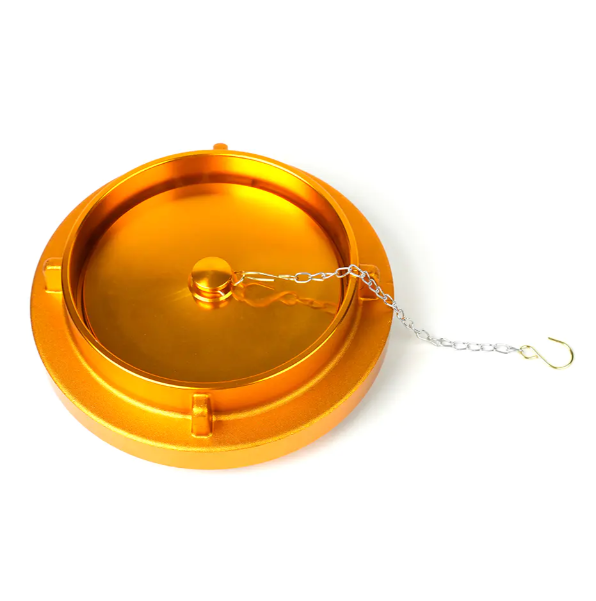

Tapa/enchufe ciego Storz:

Aplicaciones: Se utiliza para sellar no utilizado. Acoplamiento Storz salidas o extremos de mangueras para evitar fugas de fluido o que entren contaminantes al sistema de fluidos.

Características: Equipado con un anillo de sellado para un rendimiento de sellado confiable.

2. Clasificación por Material

La resistencia a la corrosión y la durabilidad de los acoplamientos Storz dependen principalmente de sus materiales de fabricación, lo que incide directamente en su aplicación en medios específicos:

Acoplamientos Storz de aleación de aluminio:

Características: Ligero, rentable y con buena resistencia a la corrosión.

Aplicaciones: Se encuentra más comúnmente en equipos contra incendios, tratamiento de agua y transporte de fluidos industriales en general.

Acoplamientos Storz de latón/bronce:

Características: Alta resistencia, resistencia a la corrosión, resistencia a altas temperaturas y resistencia a chispas.

Aplicaciones: Adecuado para entornos marinos, la industria del petróleo y el gas y aplicaciones que requieren mayor durabilidad.

Acoplamientos Storz de acero inoxidable:

Características: Excelente resistencia a la corrosión química y alta resistencia.

Aplicaciones: Ampliamente utilizado en industrias con requisitos extremadamente altos de higiene y compatibilidad de medios, como la química, la de procesamiento de alimentos y la farmacéutica.

Acoplamiento Storzs made of polypropylene (PP) or nylon and other plastics:

Características: Extremadamente liviano, excelente resistencia química y bajo costo.

Aplicaciones: riego agrícola, tratamiento de agua a baja presión y transporte de determinadas sustancias químicas especiales.

Especificaciones e intercambiabilidad

Una característica clave de los acoplamientos Storz es su intercambiabilidad. Sus especificaciones no están determinadas por el diámetro de la tubería, sino por el espacio entre las orejetas (o el espacio entre las levas). Siempre que la distancia entre terminales sea la misma, se pueden interconectar acoplamientos Storz de diferentes fabricantes y con diferentes tipos de extremos (p. ej. racores para mangueras y tapones).

Los espacios comunes entre las garras incluyen:

• 52 mm (tamaño D, para mangueras DN25/DN32)
• 66 mm (tamaño C, para mangueras DN38/DN50)
• 89 mm (tamaño B, para mangueras DN65)
• 133 mm (tamaño A, para mangueras DN100/DN110)



Para seleccionar el acoplamiento Storz apropiado, primero determine el tamaño requerido (espaciamiento de garras) para garantizar la interconexión. En segundo lugar, según las propiedades, la presión y la temperatura del medio transportado, seleccione el material más adecuado (p. ej., aluminio, acero inoxidable) y el tipo de conexión (p. ej., cola o rosca de manguera). Ya sea para conexiones de emergencia contra incendios o control diario de fluidos industriales, los acoplamientos Storz son ideales para lograr conexiones eficientes y seguras.
