¿Cómo comprobar si los adaptadores de acoplamiento están defectuosos?

Para comprobar si un acoplamiento adaptador está defectuoso, inspeccione sistemáticamente para detectar daños físicos, integridad del sello, funcionamiento del mecanismo de bloqueo y rendimiento sin fugas bajo presión. La mayoría de las fallas se pueden identificar mediante una combinación de inspección visual, pruebas funcionales manuales y una prueba de presión controlada antes de que el acoplamiento vuelva a ponerse en servicio.

entender qué Acoplamientos adaptadores Hacer y dónde fallar

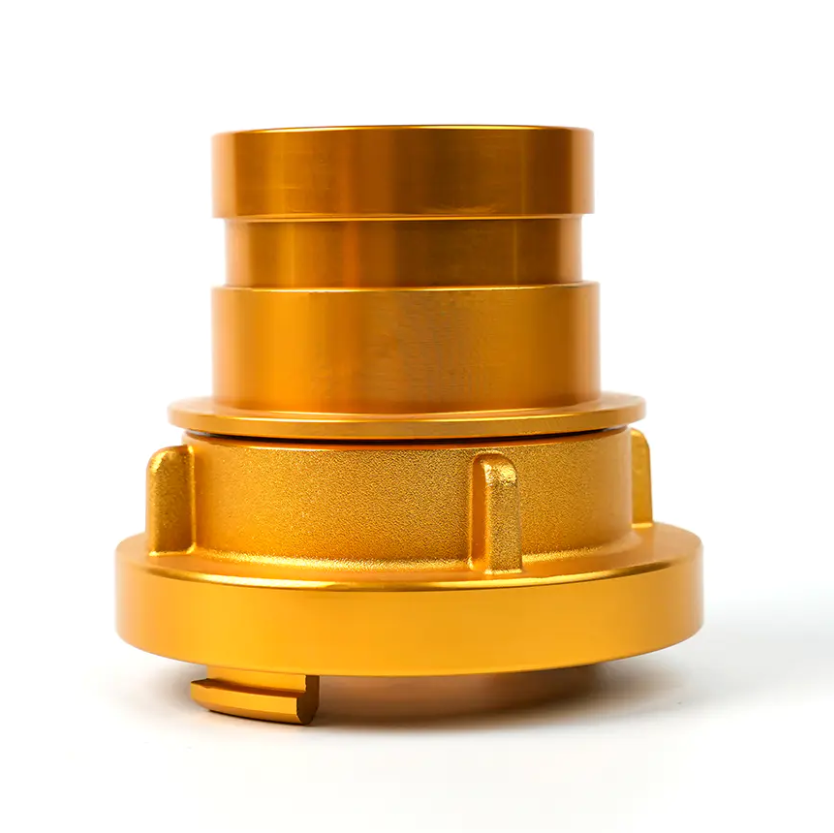

Los acoplamientos adaptadores son accesorios de transición que permiten unir dos estándares de acoplamiento diferentes sin modificar ninguno de los componentes conectados. Los tipos comunes incluyen:

• Alemán a Storz (masculino/femenino) — convierte entre el estándar alemán de acoplamiento instantáneo y el sistema de acoplamiento simétrico de Storz.
• Del alemán al forestal — conecta acoplamientos estándar alemanes a racores para mangueras de extinción de incendios forestales.
• Alemán a alemán Autobloqueo — acoplamiento estándar alemán adaptado con un mecanismo de retención autoblocante añadido.
• Alemán a brida — conecta acoplamientos de manguera estándar alemán a tuberías con bridas o entradas de equipos.
• Alemán a varios dientes — une los sistemas de acoplamiento alemanes con accesorios estilo leva y ranura de múltiples dientes.
• Storz macho a Storz hembra / Storz a Forestal — convierte entre variantes de Storz o de Storz a estándares de mangueras forestales.

Debido a que los acoplamientos adaptadores interconectan dos sistemas mecánicos diferentes, están sujetos a tensión en ambos puntos de conexión simultáneamente . Los lugares de falla más comunes son la junta de sellado, los dientes o orejetas de bloqueo, el cuerpo (especialmente en la zona de transición entre estándares) y el acabado de la superficie externa, que puede indicar corrosión o daño por impacto.

Procedimiento de inspección visual paso a paso

Comience cada verificación con una inspección visual minuciosa bajo una iluminación adecuada. Este paso no cuesta nada y detecta la mayoría de las fallas obvias antes de que comience cualquier prueba funcional.

Inspeccionar el cuerpo del acoplamiento

• buscar grietas, fracturas o divisiones en el cuerpo, especialmente alrededor de las orejetas, orejas y el hombro de transición entre los dos estándares de acoplamiento.
• comprobar si abolladuras o deformaciones por impacto: incluso una pequeña distorsión del cuerpo puede impedir que el acoplamiento se asiente correctamente contra su accesorio de acoplamiento.
• Examinar la superficie para corrosión, picaduras u oxidación intensa . En los acoplamientos de aluminio, los depósitos de polvo blanco (óxido de aluminio) indican entrada de humedad y degradación acelerada de la superficie. En los acoplamientos de latón, la pátina verde en las zonas picadas indica riesgo de descincificación.
• Confirmar que el cuerpo tiene sin reparaciones de soldadura visibles, parches o modificaciones no autorizadas — estos son motivos de rechazo inmediato.

Inspeccionar las orejetas y los dientes de bloqueo

• Examinar todo orejetas, orejas o dientes de leva de bloqueo para astillarse, redondearse o agrietarse. Los perfiles de orejeta desgastados son una de las principales causas de desacoplamiento accidental bajo presión.
• En interfaces tipo Storz, comprobar que el Las orejetas de bloqueo semicirculares son simétricas y no están deformadas. . El desgaste asimétrico indica que el acoplamiento se ha conectado en ángulo repetidamente, provocando una carga desigual en una orejeta.
• En adaptadores tipo alemán autoblocantes, verifique la El resorte de bloqueo o el mecanismo de clip están presentes, intactos y correctamente asentados. . Un resorte faltante o doblado impedirá que se active la función de autobloqueo.

Inspeccionar la junta de sellado

• Retire la junta si es accesible e inspeccione si hay deformación por compresión (aplanamiento permanente), agrietamiento, endurecimiento, hinchazón o daño por extrusión .
• Una junta que ha sido comprimida debajo 70% de su espesor original debe considerarse al final de su vida útil y reemplazarse, ya que ya no generará suficiente fuerza de sellado.
• Compruebe que la junta se asienta completa y uniformemente en su ranura sin que ninguna parte esté torcida, doblada o faltante en el canal del asiento.
• Verifique que el material de la junta sea compatible con el fluido que se transporta: las juntas de EPDM son estándar para aplicaciones de agua y extinción de incendios; Se requieren juntas de NBR (nitrilo) para fluidos a base de petróleo.

Pruebas funcionales: compromiso, rotación y liberación

Después de la inspección visual, pruebe la función mecánica del acoplamiento acoplándolo con un accesorio homólogo adecuado. Esta prueba confirma que el acoplamiento realiza su trabajo principal (conectar y mantener juntos dos accesorios) antes de aplicar presión.

1. Compromiso de prueba — conecte el adaptador a su conector correspondiente con la mano. La conexión debe encajar suavemente y sin fuerza excesiva . La resistencia, la unión o la necesidad de forzar el acoplamiento indica desalineación, deformación o disconformidad dimensional.
2. Bloqueo de prueba — después del encaje, intentar separar axialmente las dos mitades sin soltar el bloqueo. En un acoplamiento que funcione correctamente, no debería ser posible ninguna separación axial mientras el mecanismo de bloqueo está activado. Cualquier juego axial de más de 1 a 2 mm bajo fuerza de tracción manual indica una geometría de bloqueo desgastada o dañada.
3. Rotación de prueba (tipos Storz) — Los acoplamientos tipo Storz deben girar a través de su arco de bloqueo completo (típicamente 30° a 40° ) sin pegarse, moler ni requerir torsión excesiva. La rotación rígida o arenosa indica contaminación, corrosión o superficies de las orejetas dañadas.
4. Lanzamiento de prueba — desenganche el acoplamiento y confirme que se suelta limpiamente. Un acoplamiento que requiere fuerza excesiva para desengancharse, o que se atasca parcialmente, puede tener orejetas deformadas o una junta hinchada que esté creando interferencia.
5. Comprobar el espacio entre asientos — cuando esté completamente acoplado, inspeccione la interfaz entre las dos caras de acoplamiento. debería haber no hay espacio visible alrededor de la circunferencia . Un espacio entre las caras desigual o parcialmente abierto indica que la junta o las caras de sellado no están en pleno contacto, lo que provocará fugas bajo presión.

Pruebas de presión para confirmar el rendimiento sin fugas

Un acoplamiento que pase la inspección visual y funcional aún debe someterse a una prueba de presión antes de volver a ponerse en servicio en aplicaciones críticas como extinción de incendios, transferencia hidráulica o líneas de proceso presurizadas. La prueba de presión es el único método definitivo para confirmar que el sello está intacto en condiciones de funcionamiento.

Procedimiento de prueba hidrostática

• Conecte el acoplamiento del adaptador a un conjunto de prueba cerrado utilizando tapas ciegas adecuadas o un colector de banco de pruebas.
• Llene el conjunto completamente con agua, purgue todo el aire y luego presurice hasta 1,5 veces la presión de trabajo nominal del acoplamiento — normalmente entre 15 y 25 bar para acoplamientos de mangueras contra incendios estándar.
• Mantenga la presión de prueba durante un mínimo de 60 segundos e inspeccione todas las interfaces, el cuerpo del acoplamiento y la zona de la junta para detectar filtraciones, goteos o caídas de presión en el manómetro.
• Cualquier caída de presión o humedad visible. en la cara o el cuerpo del acoplamiento constituye una falla de la prueba: se debe desmontar el acoplamiento, identificar la falla y reparar el componente con una junta nueva o reemplazarlo por completo.

Tipos de fallas comunes y sus causas probables

Intervalos de inspección y mejores prácticas de mantenimiento

La inspección regular y programada es mucho más efectiva que la búsqueda reactiva de fallas después de que se haya producido una falla. La frecuencia de inspección recomendada depende de la aplicación y el entorno:

• Después de cada uso — en aplicaciones de extinción de incendios o respuesta a emergencias, inspeccione visualmente cada acoplamiento del adaptador después de cada implementación. Verifique si hay daños por impacto, el estado de las juntas y el desgaste de las orejetas antes de devolver el equipo al estado listo.
• Cada 6 meses — realice una prueba visual, funcional y de presión completa en todos los acoplamientos adaptadores en el inventario de reserva. Normas como la DIN 14811 (para acoplamientos contra incendios alemanes) recomiendan realizar pruebas dos veces al año como mínimo.
• Después de cualquier impacto o caída — siempre inspeccione un acoplamiento adaptador que se haya caído sobre una superficie dura o haya sido golpeado por un equipo, incluso si no hay daños visibles aparentes. Las grietas ocultas en las aleaciones de fundición pueden no ser visibles externamente, pero fallarán bajo presión.
• Reemplazo anual de juntas — en aplicaciones de uso intensivo o almacenadas al aire libre, reemplace las juntas según un cronograma anual fijo independientemente de la condición aparente. El material de las juntas (especialmente EPDM y NBR) se degrada por la exposición a los rayos UV, el ozono y los ciclos térmicos, incluso cuando no están en servicio.

Después de la limpieza, lubrique ligeramente las superficies de las orejetas y la junta con un lubricante compatible (grasa de silicona para juntas de EPDM; no se recomienda la vaselina ya que degrada las juntas de goma). Guarde los acoplamientos del adaptador en un lugar seco, lejos de la exposición a los rayos UV y de los vapores químicos, para maximizar la vida útil entre inspecciones.

Cuándo reemplazar en lugar de reparar un Acoplamiento adaptador

No todas las fallas son reparables. Algunas condiciones requieren la retirada inmediata del servicio y el reemplazo completo del acoplamiento del adaptador, independientemente de las consideraciones de costo:

• Cualquier grieta en el cuerpo del acoplamiento. — las grietas se propagan bajo presión y no pueden soldarse ni repararse de manera segura en los acoplamientos que soportan presión.
• Daños en las orejetas o dientes más allá de un desgaste menor — La geometría de las orejetas astilladas, fracturadas o muy redondeadas no se puede restaurar y provocará un bloqueo poco confiable.
• Espesor de la pared de la carrocería reducido por la corrosión — si las picaduras han penetrado más de 20% del espesor nominal de la pared , no se puede garantizar la integridad estructural bajo presión.
• No mantener la presión después del reemplazo de la junta — si un acoplamiento continúa teniendo fugas después de instalar una junta nueva correctamente colocada, es probable que la cara de sellado del cuerpo esté dañada y se deba reemplazar el cuerpo del acoplamiento.
• Historial de servicio desconocido o antigüedad más allá de la vida útil — acoplamientos adaptadores sin registros de inspección rastreables o aquellos que exceden la vida útil recomendada por el fabricante (normalmente 10 a 15 años para acoplamientos contra incendios de aluminio), deben retirarse del servicio a presión independientemente de su condición aparente.
