Todo lo que necesita saber sobre el acoplamiento de bloqueo Storz

un Acoplamiento de bloqueo Storz es un conector de bloqueo de leva de un cuarto de vuelta, simétrico y estandarizado, ampliamente utilizado en extinción de incendios, transferencia de fluidos industriales y servicios de emergencia para crear conexiones de manguera rápidas, sin herramientas y resistentes a fugas. Ambos extremos del acoplamiento son idénticos, lo que elimina la necesidad de distinguir entre accesorios macho y hembra; simplemente alinee, empuje y gire 90° para bloquear. Este diseño reduce drásticamente el tiempo de conexión en situaciones de alta presión y es uno de los sistemas de acoplamiento más confiables del mundo.

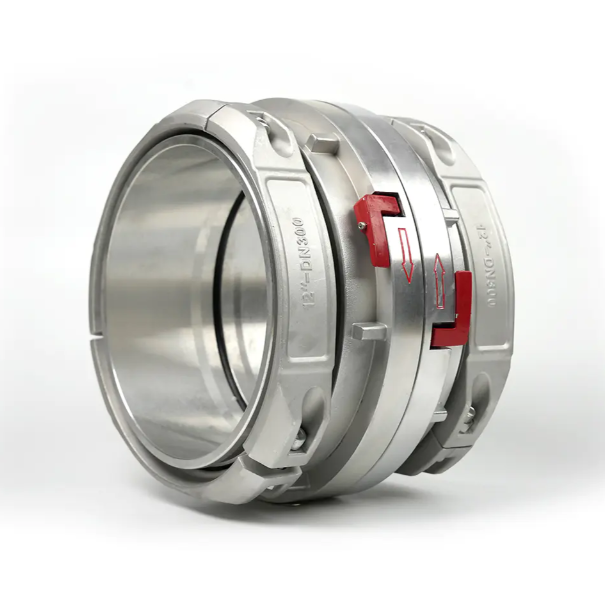

¿Qué es un Acoplamiento de bloqueo Storz y como funciona

Inventado por Carl August Guido Storz en 1882, el acoplamiento Storz fue diseñado para resolver un problema crítico en la extinción de incendios: conectores de manguera no coincidentes. Debido a que los acoplamientos roscados tradicionales requerían que los extremos macho y hembra coincidieran, conectar mangueras de diferentes departamentos o fuentes a menudo era imposible durante las emergencias.

El sistema Storz utiliza un mecanismo de bloqueo simétrico de lengüeta y leva . Cada extremo del acoplamiento tiene dos orejetas y una ranura de leva correspondiente. Cuando se juntan dos extremos, las orejetas se deslizan dentro de las ranuras de leva opuestas. Luego, una rotación de 90° los bloquea en su lugar, comprimiendo una junta de goma para crear un sello hermético.

Las características operativas clave incluyen:

• Conexión lograda en menos de 3 segundos sin necesidad de herramientas
• Se puede conectar o desconectar incluso bajo presión residual
• Diseño simétrico: ambos extremos son intercambiables
• El conector giratorio integrado permite que las mangueras giren libremente sin desenroscar la conexión

Tamaños estándar y clasificaciones de presión

Los acoplamientos Storz se fabrican en una variedad de tamaños estandarizados para adaptarse a diferentes volúmenes de flujo y requisitos de presión. Las designaciones de tamaño se refieren al diámetro interior nominal de la manguera o tubería que se está conectando.

el El tamaño de 52 mm es el más utilizado en la lucha contra incendios estructurales a nivel mundial. Los acoplamientos deben probarse a al menos 1,5 veces su presión de trabajo para obtener la certificación según EN 1775 y normas similares.

Materiales utilizados en la construcción de acoplamientos Storz

el choice of material directly affects weight, corrosion resistance, durability, and suitability for specific media. The three primary materials are:

unluminum Alloy

el most common material for firefighting applications. Aluminum Storz couplings are liviano (generalmente entre un 30% y un 50% más liviano que los equivalentes de latón) , resistente a la corrosión en la mayoría de los entornos y fácil de manejar en condiciones de fatiga. No son adecuados para su uso con agua de mar o fluidos altamente ácidos.

Latón

Latón Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Acero inoxidable

Utilizado en los entornos industriales, químicos y farmacéuticos más exigentes. Los acoplamientos de acero inoxidable resisten productos químicos agresivos, altas temperaturas y tensiones mecánicas extremas. Son la opción más pesada pero ofrecen la vida útil más larga en condiciones difíciles.

Tipos de juntas y su papel en el rendimiento del sellado

el gasket is the sealing element of a Storz coupling. It sits in a groove on one face of the coupling and is compressed when the connection is made. Gasket material must be selected based on the fluid being transported and temperature range.

• EPDM (Monómero de etileno propileno dieno): Estándar para aplicaciones de agua y extinción de incendios. Resistente a los rayos UV, al ozono y al vapor hasta 120°C.
• NBR (Caucho de nitrilo butadieno): Adecuado para fluidos, aceites y combustibles a base de petróleo. Resistente a los hidrocarburos pero se degrada con la exposición al ozono.
• FKM (Vitón): Maneja productos químicos agresivos, altas temperaturas de hasta 200 °C y ácidos concentrados. Utilizado en contextos químicos e industriales.
• Silicona: Aplicaciones de calidad alimentaria y líneas de vapor de alta temperatura. Cumple con las regulaciones de la FDA cuando sea necesario.

Las juntas deben inspeccionarse antes de cada uso y reemplazarse cuando estén agrietadas, deformadas o endurecidas. un failed gasket is the leading cause of Storz coupling leakage in field conditions.

Aplicaciones clave en todas las industrias

Acoplamientos de bloqueo Storz se utilizan mucho más allá de los servicios de bomberos. Su diseño estandarizado y de conexión rápida los hace ideales dondequiera que se necesite una transferencia rápida de fluidos.

Servicios de extinción de incendios y emergencias

Esta sigue siendo la aplicación principal. Los departamentos de bomberos de más de 40 países utilizan Storz como acoplamiento de manguera estándar. Las conexiones de hidrantes, salidas de electrodomésticos y uniones de manguera a manguera dependen de los acoplamientos Storz. El diseño simétrico permite a cualquier bombero conectar cualquier manguera a cualquier hidrante sin problemas de compatibilidad.

Transferencia de fluidos industriales

Las plantas químicas, refinerías e instalaciones de procesamiento utilizan acoplamientos Storz para transferir agua, disolventes y productos químicos no agresivos entre tanques de almacenamiento y vehículos de transporte. La operación sin herramientas reduce el tiempo de manipulación durante las operaciones de carga y descarga.

ungriculture and Irrigation

Los sistemas de riego a gran escala utilizan acoplamientos Storz para una conexión rápida de la red de agua y las salidas de las bombas. Los tamaños de 75 mm y 100 mm son comunes en aplicaciones de campo donde se requieren altos caudales con una mínima caída de presión.

Minería y túneles

Los entornos subterráneos exigen conexiones rápidas y confiables tanto para los sistemas de extinción de incendios como para los sistemas de drenaje. Los acoplamientos Storz se prefieren por su durabilidad y capacidad para funcionar en condiciones polvorientas, húmedas y confinadas.

Construcción e Ingeniería Civil

Las líneas temporales de suministro de agua en sitios de construcción, operaciones de mezclado de concreto y aplicaciones de drenaje se benefician de la portabilidad e intercambiabilidad de los acoplamientos Storz.

Storz frente a otros sistemas de acoplamiento de conexión rápida

Comprender cómo se compara Storz con los sistemas de acoplamiento alternativos ayuda a seleccionar la solución adecuada para una aplicación determinada.

Estándares y certificaciones relevantes

Los acoplamientos Storz utilizados en aplicaciones profesionales deben cumplir con las normas aplicables para garantizar la interoperabilidad y la seguridad. Las normas más referenciadas incluyen:

• DIN 14307: Norma alemana que define las dimensiones y los requisitos de rendimiento para los acoplamientos Storz utilizados en la extinción de incendios. Ampliamente adoptado en toda Europa.
• EN 1775: Norma europea para sistemas de mangueras contra incendios, incluidos los requisitos de acoplamiento.
• NFPA 1963: Estándar estadounidense para conexiones de mangueras contra incendios. Si bien en EE. UU. se utiliza comúnmente NST (Rosca Estándar Nacional), muchos departamentos de EE. UU. ahora cuentan con adaptadores Storz para líneas de suministro de gran diámetro.
• unS 2419.1: unustralian standard covering fire hydrant installations, including Storz coupling specifications.

unlways verify that couplings carry relevant certification marks and traceability documentation, particularly for life-safety firefighting applications.

Inspección, mantenimiento y vida útil

El mantenimiento adecuado prolonga la vida útil y garantiza un rendimiento confiable cuando más importa. Un acoplamiento Storz de aluminio en buen estado puede durar 10 a 20 años o más en el servicio normal de extinción de incendios.

Lista de verificación de inspección de rutina

• Revise la junta para detectar grietas, endurecimiento, hinchazón o deformación; reemplácela anualmente o con mayor frecuencia en entornos de uso intensivo.
• Inspeccione las orejetas y las ranuras de las levas en busca de desgaste, rebabas o deformaciones que podrían impedir el acoplamiento total.
• Verifique el movimiento giratorio: debe girar libremente sin rigidez ni chirrido.
• Busque corrosión, picaduras o grietas en el cuerpo del acoplamiento, especialmente alrededor de las bases de las orejetas.
• Pruebe el acoplamiento del acoplamiento con un acoplamiento de acoplamiento: la conexión debe bloquearse con un cuarto de vuelta firme y no traquetear ni soltarse sin un esfuerzo deliberado.

Mejores prácticas de mantenimiento

• Limpiar con agua dulce después de la exposición al agua salada o a productos químicos.
• unpply a light silicone-based lubricant to the swivel and locking faces annually — avoid petroleum-based lubricants that degrade rubber gaskets
• Almacene los acoplamientos con tapas protectoras instaladas para evitar que entren materiales extraños en la cara del acoplamiento.
• Retire de servicio cualquier acoplamiento con cuerpos agrietados, orejetas peladas o pivotes atascados; no repare daños estructurales en el campo.

undapters and Accessories for Storz Systems

un comprehensive range of accessories extends Storz coupling compatibility across different systems and applications:

• Adaptadores roscados Storz a BSP/NPT: unllow connection between Storz couplings and threaded pipe systems — commonly used for hydrant connections in mixed-standard environments
• Adaptadores Storz a Camlock: Compatibilidad puente entre las mangueras contra incendios Storz y los sistemas industriales Camlock
• Acoplamientos reductores: Conecte dos acoplamientos Storz de diferentes tamaños nominales, por ejemplo, una manguera de suministro de 75 mm a una manguera de ataque de 52 mm.
• Tapas y tapones ciegos: Selle las salidas no utilizadas o abra los extremos del acoplamiento durante el transporte y almacenamiento.
• Manómetros con entrada Storz: Para controlar la presión de suministro en el punto de conexión del acoplamiento
• Abrazaderas de bloqueo y dispositivos de retención: undditional security for high-vibration industrial environments where accidental quarter-turn disconnection is a risk

Problemas comunes y solución de problemas

Incluso los acoplamientos Storz en buen estado pueden tener problemas en el campo. A continuación te detallamos los problemas más frecuentes y sus causas:

El acoplamiento no se bloquea completamente

Causado por residuos en las ranuras de las levas, orejetas desgastadas o dañadas o una junta hinchada que impide que las caras se encuentren. Limpie las ranuras de las levas, inspeccione las orejetas y verifique el espesor de la junta. Reemplace los componentes desgastados o dañados.

Fuga en el punto de conexión

unlmost always caused by a damaged, missing, or incorrectly seated gasket. In some cases, a deformed coupling face prevents proper gasket compression. Inspect the gasket seating groove for nicks or deformation.

Acoplamiento difícil de desconectar después de la presurización

La presión residual atrapa el acoplamiento en la posición bloqueada. Purgue siempre la presión antes de intentar desconectar. Nunca golpee el cuerpo del acoplamiento con herramientas para forzar la desconexión; esto daña las orejetas y las ranuras de la leva.

Giratorio agarrotado o rígido

Causado por corrosión, contaminación o falta de lubricación. Aplicar lubricante de silicona penetrante y trabajar el pivote gradualmente. Si el conector giratorio permanece atascado, retírelo de servicio; un conector giratorio que no gira provoca que la manguera se tuerza y ​​reduce la eficiencia del flujo.

Selección del acoplamiento Storz adecuado para su aplicación

Utilice los siguientes puntos de decisión para identificar la especificación de acoplamiento Storz más adecuada:

1. Determine el caudal requerido y la presión de trabajo. — seleccione un tamaño nominal que cumpla con sus requisitos de flujo sin una caída excesiva de presión
2. Identificar el fluido que se transfiere. — elija el material (aluminio, latón, acero inoxidable) y el tipo de junta (EPDM, NBR, FKM) en consecuencia
3. Consultar normas aplicables — asegúrese de que el acoplamiento cumpla con los estándares dimensionales y de presión requeridos en su región o industria
4. Considere el entorno operativo — los entornos marinos o químicos exigen materiales de mayor calidad; las aplicaciones sensibles al peso prefieren el aluminio
5. unssess compatibility with existing systems — si se requieren adaptadores, confirme la compatibilidad del adaptador y verifique que no se introduzcan penalizaciones adicionales por caída de presión
6. Confirmar tipo de conexión final — determine cómo se unirá el acoplamiento a la manguera, tubería o equipo (engarzado, vástago de manguera, roscado, bridado)
