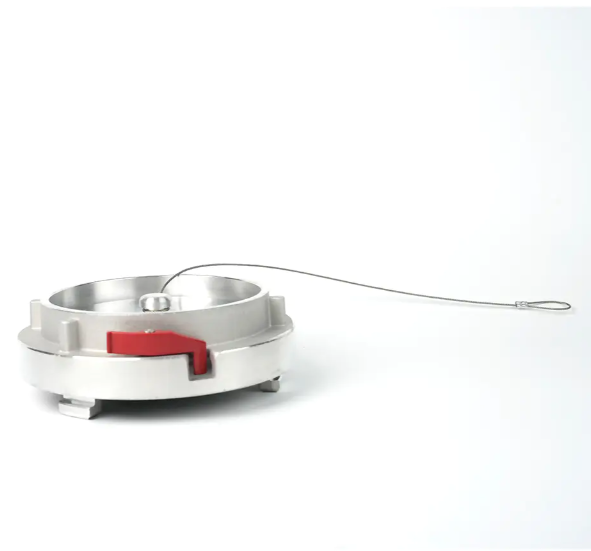

¿Qué es una tapa ciega con cierre Storz?

un Tapa ciega con bloqueo Storz es un accesorio de presión industrial especializado diseñado para sellar los extremos de descarga o succión de tuberías, válvulas y mangueras compatibles con Storz. A diferencia de las tapas Storz estándar, la variante de "bloqueo" incorpora un pestillo mecánico o mecanismo de bloqueo de seguridad (a menudo un pasador con resorte o un control deslizante de bloqueo giratorio) que evita que el acoplamiento se desenganche accidentalmente debido a vibraciones de alta frecuencia, torsión de la manguera o aumentos repentinos de presión. Sirve como barrera de seguridad principal en los sistemas de suministro de fluidos, garantizando que los puertos no utilizados permanezcan herméticos y estancos en condiciones operativas rigurosas.

El diseño fundamental de un acoplamiento Storz es "asexuado", lo que significa que ambos extremos de la conexión son idénticos. Esto elimina la necesidad de hacer coincidir las roscas macho y hembra, lo que acelera significativamente el despliegue en escenarios de emergencia. Una tapa ciega actúa efectivamente como el punto "terminal" de este sistema. Cuando el mecanismo de bloqueo está activado, la tapa no se puede girar ni quitar sin intervención manual, lo que proporciona una capa esencial de seguridad en infraestructura pública y entornos industriales de alta presión.

Diseño central y componentes mecánicos.

Para comprender la eficacia de un Tapa ciega con bloqueo Storz , hay que examinar su anatomía estructural. La tapa suele estar forjada o fundida con materiales de alta resistencia y consta de varios componentes críticos que trabajan al unísono para mantener el sello.

El sistema de orejetas

Las "orejetas" son los ganchos entrelazados que definen la conexión Storz. En una tapa ciega, estas orejetas están maquinadas con precisión para deslizarse dentro de las ranuras del acoplamiento receptor. La distancia entre las orejetas, conocida como Distancia KA o Distancia de Lug —es la métrica de tamaño principal. Por ejemplo, una tapa Storz de 65 mm debe tener una distancia KA coincidente (normalmente 81 mm) para adaptarse a la válvula correspondiente.

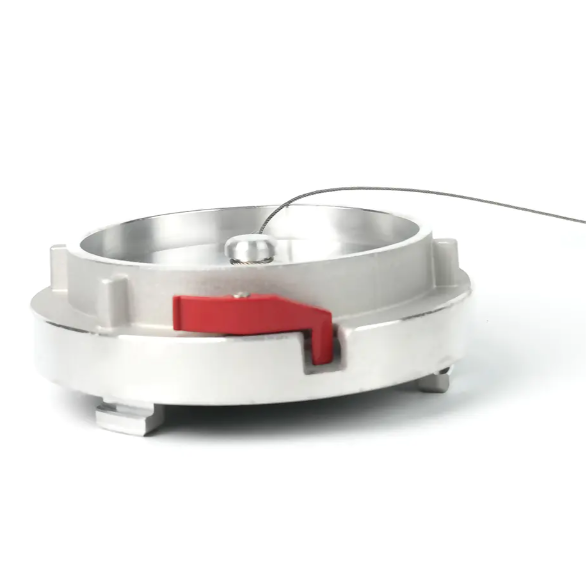

El mecanismo de bloqueo

La característica "Bloqueo" es lo que distingue esta tapa de las versiones estándar. Suele consistir en un pestillo metálico accionado por resorte situado en el borde exterior. Una vez que la tapa se gira a la posición de bloqueo (generalmente un giro de 90 grados), el pestillo encaja en una muesca en el acoplamiento receptor. Esto evita la contrarotación. En entornos de alta vibración, como en un aparato contra incendios en movimiento o cerca de bombas industriales pesadas, este bloqueo evita que la tapa se suelte con la vibración con el tiempo.

Juntas de sellado

Dentro de la cara de la tapa se encuentra una junta de alta resistencia. Dependiendo del uso previsto, estas juntas se fabrican con diferentes elastómeros:

• Nitrilo (NBR): El estándar para aplicaciones de agua y aceite, que ofrece una excelente resistencia al desgaste.
• Vitón (FKM): Se utiliza para entornos de alta temperatura o con muchos productos químicos.
• EPDM: Preferido para uso en exteriores debido a su resistencia a los rayos UV y la degradación del ozono.

Especificaciones técnicas y estándares de tamaño.

Tapa ciega con bloqueo Storzs se fabrican de acuerdo con estrictos estándares internacionales para garantizar la intercambiabilidad. Los estándares más comunes seguidos son DIN (Instituto Alemán de Normalización) y varios códigos europeos de seguridad contra incendios. La precisión en el tamaño es vital; un desajuste de incluso unos pocos milímetros en la distancia KA inutilizará la tapa.

Aplicaciones críticas en infraestructura moderna

El uso de tapas ciegas con bloqueo es obligatorio en varios sectores donde una falla en la contención de fluidos podría provocar daños catastróficos a la propiedad o peligros ambientales.

Sistemas de extinción de incendios y tuberías verticales

Los departamentos de bomberos utilizan estas tapas para proteger la Conexión del Departamento de Bomberos (FDC) en el exterior de los edificios. Sin una tapa de cierre, los escombros, los insectos que anidan o los vándalos podrían obstruir el canal. Cuando ocurre un incendio, los bomberos deben poder confiar en que la entrada está despejada. el El mecanismo de bloqueo garantiza que la tapa permanezca en su lugar. a pesar de los entornos urbanos de mucho tráfico donde los límites estándar pueden verse alterados.

Transporte de polvos y granulados a granel

En el transporte neumático de polvos (como cemento, harina o pellets de plástico), los accesorios Storz son omnipresentes. Durante el transporte, las vibraciones del vehículo pueden provocar que se aflojen los herrajes sin bloqueo. Una tapa ciega con cierre evita la descarga accidental de materiales secos a granel, lo que puede suponer tanto una pérdida financiera como un riesgo respiratorio para los operadores.

Gestión de aguas residuales y succión

Los camiones de vacío y las plantas de tratamiento de aguas residuales utilizan tapas ciegas Storz para sellar las entradas de succión. Debido a que estos sistemas a menudo operan bajo presión negativa, el integridad del sello de la junta Es primordial evitar la cavitación de la bomba. El pasador de bloqueo asegura que la tapa permanezca perfectamente centrada y comprimida contra el sello, manteniendo el vacío.

Ciencia de los materiales y factores de durabilidad

La elección del material para un Tapa ciega con bloqueo Storz está determinado por el entorno en el que habitará. El uso de una aleación incorrecta puede provocar corrosión galvánica o fallos mecánicos bajo presión.

1. Aluminio forjado: Este es el material más común. El forjado proporciona una estructura de grano superior en comparación con la fundición, lo que permite que la tapa resista Presiones de trabajo de hasta 16 bar (232 PSI) sin agrietarse. La mayoría están anodizados duros para evitar la oxidación.
2. Acero inoxidable (grado 316): Esencial para ambientes marinos o plantas de procesamiento químico. Las tapas Storz de acero inoxidable resisten la corrosión del agua salada y a menudo se usan en configuraciones de "servicio ácido" donde hay presentes agentes de limpieza agresivos.
3. Latón/Gunmetal: Preferidos en minería subterránea o atmósferas explosivas (zonas ATEX) por ser metales "que no producen chispas". Si se deja caer o se golpea una tapa de latón, es poco probable que se genere una chispa que pueda encender gases inflamables.

Protocolos de instalación y mantenimiento

Para garantizar que una tapa ciega con bloqueo Storz realice su función correctamente, se requiere una instalación adecuada y un mantenimiento recurrente. Una tapa mal colocada supone un riesgo de proyectil bajo alta presión.

Pasos de instalación

1. Inspeccione la junta en busca de grietas, arena o puntos planos. 2. Alinee las orejetas de la tapa ciega con las ranuras del acoplamiento fijo. 3. Empuje firmemente y gire la tapa en el sentido de las agujas del reloj. 4. Continúe la rotación hasta que pasador de bloqueo "clics" o la corredera de bloqueo encaja. 5. Realice una prueba de "retroceso" para asegurarse de que la tapa no pueda girar en la dirección opuesta sin presionar el pestillo de liberación.

Lista de verificación de mantenimiento

• Inspección mensual: Verificar la presencia de la cadena de seguridad (que evita que el tapón se pierda al desconectarse).
• Lubricación: Utilice un aerosol de silicona de calidad alimentaria en el pasador de bloqueo y las superficies de las orejetas para evitar que se atasquen debido a la acumulación de minerales debido al agua dura.
• Reemplazo de juntas: Las juntas deben reemplazarse cada 2 a 5 años , o inmediatamente si presentan signos de endurecimiento (fraguado por compresión).

El papel de la cadena de seguridad

La mayoría de las tapas ciegas con cierre de Storz están equipadas con una cadena de acero inoxidable o galvanizada de alta resistencia. Esta no es simplemente una característica de conveniencia; es una necesidad operativa y de seguridad. En la lucha contra incendios municipal, la ausencia de una cadena a menudo provoca que se extravíen o se roben las tapas, lo que deja el hidrante o el tubo vertical vulnerables a bloquearse. La cadena suele ser 300 mm a 500 mm de longitud y está anclado al cuerpo principal de la válvula o tubería mediante un anillo resistente. Esto garantiza que la tapa de bloqueo esté siempre disponible para volver a sellarla inmediatamente después de su uso.

Resumen de beneficios

En resumen, el Tapa ciega con bloqueo Storz Es un componente crítico para cualquier sistema que utilice el estándar de conexión rápida de Storz. Sus principales beneficios incluyen:

• Resistencia a las vibraciones: El bloqueo mecánico evita el desacoplamiento accidental en entornos de alto estrés.
• Prevención de fugas: Las juntas de alta compresión garantizan cero fugas a presiones de hasta 16 bar.
• Eficiencia operativa: El diseño sin sexo permite una conexión/desconexión rápida sin preocuparse por la orientación del hilo.
• Durabilidad: unvailable in various alloys to combat corrosion, wear, and mechanical impact.

Ya sea protegiendo la infraestructura de protección contra incendios de una ciudad o sellando un camión cisterna de vacío, el tapa ciega de bloqueo sigue siendo el estándar de oro para la terminación de fluidos segura y confiable.
