¿Cómo utilizar y seleccionar un acoplamiento para manguera contra incendios Storz?

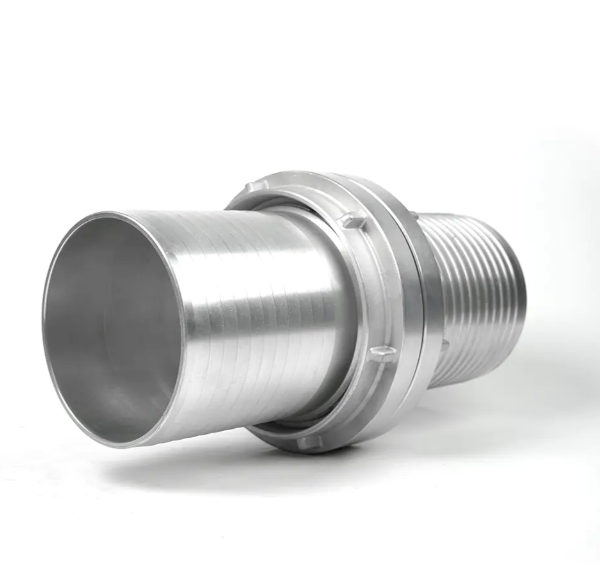

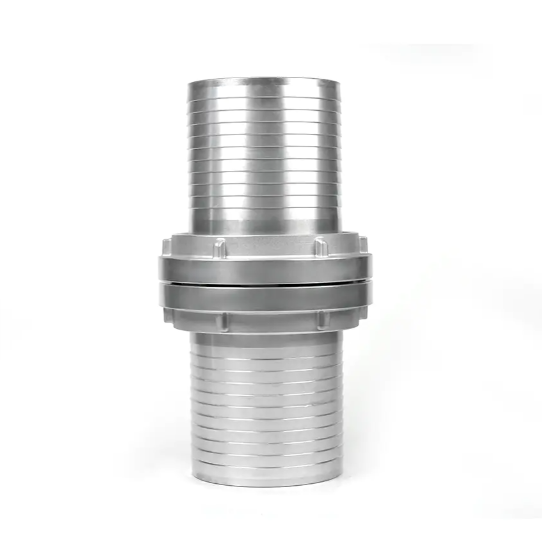

un Acoplamiento de manguera contra incendios Storz es un conector simétrico y asexuado de leva y ranura que permite unir dos mitades idénticas sin rosca. A diferencia de los acoplamientos roscados que requieren extremos macho y hembra coincidentes, dos acoplamientos Storz cualesquiera del mismo tamaño nominal se conectan instantáneamente con un rotación de un cuarto de vuelta . Este diseño lo convierte en la opción estándar para el despliegue rápido de extinción de incendios en todo el mundo: utilizado por departamentos de bomberos, instalaciones industriales y servicios de rescate de aeropuertos en Europa, América del Norte y más allá.

La elección del acoplamiento Storz adecuado depende de tres factores fundamentales: Diámetro nominal, material y presión nominal. . Hacerlos correctamente garantiza un rendimiento sin fugas en las condiciones extremas de las operaciones de extinción de incendios.

comprensión Acoplamiento Storz Tamaños y cuándo usar cada uno

Los acoplamientos Storz se clasifican según su diámetro nominal (DN) , que se refiere al tamaño del orificio interno del acoplamiento en lugar del diámetro exterior. Los tamaños estándar van desde DN 25 a DN 150, cada uno de ellos adecuado a demyas de flujo específicas.

En Europa y países que siguen las normas DIN 14307, DN 52 y DN 75 son los tamaños más disponibles para los departamentos de bomberos municipales. En Norteamérica, las versiones Storz de 2,5 pulgadas (aproximadamente DN 65) y 4 pulgadas (aproximadamente DN 100) son comunes en las salidas de hidrantes y descargas de bombas.

Cómo conectar y desconectar correctamente un acoplamiento Storz

El procedimiento de conexión es sencillo, pero la técnica importa, especialmente bajo presión o en condiciones de poca visibilidad. Siga estos pasos para obtener una unión confiable y sin fugas:

Conexión de dos acoplamientos Storz

1. Inspeccione ambas caras del acoplamiento y las juntas de sellado en busca de residuos, cortes o deformaciones antes de unir.
2. unlign the two couplings face-to-face so the orejetas (orejas) entrelazadas — la leva elevada de un lado se desliza en la escotadura correspondiente del otro.
3. Girar un acoplamiento aproximadamente 90° en el sentido de las agujas del reloj hasta que sienta o escuche que el retén de bloqueo hace clic en su posición.
4. Verifique la conexión separando suavemente las dos mitades; un acoplamiento Storz bloqueado no se separará bajo tensión manual.
5. Verifique que la junta esté asentada al ras y que no quede ningún borde expuesto alrededor de la circunferencia.

Desconexión bajo presión residual

Nunca intente desacoplar un conector Storz mientras la línea aún esté presurizada. Presión residual tan baja como 0,5 barras puede hacer que el acoplamiento se suelte con suficiente fuerza como para causar lesiones. Siempre purgue la línea, confirme la presión cero y luego gire la mitad. 90° en sentido antihorario separarse.

Elegir el material adecuado para su entorno operativo

Los acoplamientos Storz se fabrican en varios materiales, cada uno con distintas ventajas según el entorno de implementación, el peso estimado y el riesgo de exposición química.

• unluminum alloy (most common): Ligero, de aproximadamente 0,3 a 1,2 kg para DN 52 a DN 100, resistente a la corrosión y adecuado para presiones de hasta 16 barrasras. Ideal para aparatos móviles contra incendios donde el ahorro de peso mejora la velocidad de manejo.
• Acero inoxidable (AISI 304 / 316): La mejor opción para instalaciones permanentes, exposición al agua de mar o entornos de plantas químicas. Más pesado que el aluminio pero clasificado para presiones de trabajo más altas, normalmente hasta 25 barrases — y resistente a la corrosión por cloruros.
• Latón: Utilizado en sistemas patrimoniales y determinadas aplicaciones industriales. Ofrece excelente resistencia a la corrosión y maquinabilidad, pero agrega un peso significativo; menos común en el servicio de bomberos moderno.
• Polímero/compuesto de alta resistencia: Opción emergente para carretes de manguera de primeros auxilios livianos y kits de extinción de incendios forestales. Normalmente limitado a por debajo de 10 bares presión de trabajo.

Para la mayoría de aplicaciones estructurales de extinción de incendios y suministro de agua municipal, Acoplamientos Storz de aluminio según DIN 14307 o EN 1947 representan el equilibrio óptimo entre peso, resistencia y costo.

Clasificaciones de presión y su significado en la práctica

Los acoplamientos Storz tienen dos designaciones de presión clave: presión nominal de trabajo (PN) and presión de prueba . La presión de prueba suele ser 1,5 veces la presión de trabajo , validado durante pruebas hidrostáticas en fábrica.

unlways select a coupling rated for al menos un 25% por encima de la presión operativa máxima de su sistema . Para sistemas de tuberías verticales de edificios de gran altura, donde las presiones estáticas pueden superar los 12 bar incluso antes del impulso de la bomba, se recomiendan encarecidamente los acoplamientos de acero inoxidable.

Selección de juntas: el factor que más se pasa por alto Acoplamiento Storz Rendimiento

La junta interna de cara plana es el único elemento de sellado en un acoplamiento Storz, lo que hace que su condición y selección de material sean críticas. Una junta desgastada o incompatible es la principal causa de fugas de Storz en servicio.

• EPDM (Monómero de etileno propileno dieno): La opción estándar para el servicio de agua. Clasificado para temperaturas de -40 °C a 120 °C. Compatible con agua, concentrados de espuma y agentes de limpieza suaves.
• NBR/Nitrilo: Úselo donde pueda haber aceite mineral o líquidos a base de petróleo, por ejemplo, supresión de derrames de combustible o aplicaciones de refinería de petróleo. No apto para entornos ricos en ozono.
• Silicona: Aplicaciones de alta temperatura superiores a 120 °C, como lavado con vapor o agua sobrecalentada. Menor durabilidad mecánica respecto al EPDM.
• PTFE: Resistencia química en un rango de pH muy amplio. Preferido para fluidos industriales agresivos, pero requiere una instalación precisa para evitar la deformación por flujo en frío.

Las juntas deben inspeccionarse antes de cada uso y reemplazarse cuando se vean grietas en la superficie, deformación por compresión permanente o deformación del borde. No lubrique las juntas Storz con grasas a base de petróleo. , ya que degradan el EPDM y el NBR. Utilice únicamente lubricante a base de silicona o agua corriente.

Estándares y certificaciones que se deben buscar al comprar

Los acoplamientos Storz destinados al uso en servicios contra incendios deben cumplir con estándares reconocidos que definen tolerancias dimensionales, especificaciones de materiales y requisitos de pruebas de presión. Los acoplamientos que no cumplen con las normas pueden parecer similares pero no se entrelazan de manera confiable con equipos certificados.

• DIN 14307 (Alemania / ampliamente adoptada en Europa): La norma fundamental que cubre las dimensiones y los requisitos de materiales para los acoplamientos Storz de aluminio de DN 25 a DN 150.
• EN 1947: Norma europea para acoplamientos de mangueras contra incendios, que armoniza los requisitos DIN 14307 en todos los estados miembros de la UE. Busque el marcado CE cuando lo requieran las normas de adquisiciones locales.
• NFPA 1963 (EE.UU.): Regula las conexiones de mangueras contra incendios, incluidos los accesorios tipo Storz utilizados en los departamentos de América del Norte. Especifica la geometría de las orejetas, los equivalentes de rosca y los protocolos de prueba.
• unS 4484 (Australia): unustralian standard for fire hose couplings referencing Storz dimensions adapted to local fire service requirements.

Cuando compre para uso institucional o gubernamental de protección contra incendios, solicite siempre al Certificado de material del fabricante e informe de prueba hidrostática. para confirmar el cumplimiento antes de la instalación.

Mejores prácticas de mantenimiento, inspección y almacenamiento

un Storz coupling that is well maintained will reliably function for 10 a 20 años en servicio regular. La rutina de mantenimiento es simple pero debe ser consistente.

unfter Each Use

• Enjuague con agua dulce limpia para eliminar la sal, los residuos de concentrado de espuma o los sedimentos.
• Seque completamente antes de almacenarlo para evitar picaduras de corrosión en superficies de aleación de aluminio.
• Vuelva a colocar la tapa antipolvo para proteger la cara de la junta de la exposición a los rayos UV y daños físicos.

Lista de verificación de inspección periódica

• Compruebe la geometría de las orejetas: las orejetas dobladas o deformadas impiden una rotación completa de 90° y pueden provocar una desconexión accidental bajo presión.
• Pruebe el retén de bloqueo acoplando dos unidades idénticas y verificando el acoplamiento positivo.
• Inspeccione la ranura del asiento de la junta en busca de rayas o arena incrustada que pueda cortar las juntas durante la conexión.
• Realizar una prueba de presión hidrostática anual en 1,5× presión de trabajo para acoplamientos utilizados en sistemas críticos de seguridad humana.

Condiciones de almacenamiento

Guarde los acoplamientos Storz lejos de la luz solar directa (que degrada las juntas de EPDM), productos derivados del petróleo y temperaturas inferiores a -20 °C durante períodos prolongados. El almacenamiento colgante horizontal en soportes para mangueras evita daños por impacto en las orejetas que pueden ocurrir cuando los acoplamientos se apilan uno encima del otro.

Configuraciones de adaptadores comunes al mezclar sistemas de acoplamiento

En la práctica, los departamentos de bomberos suelen operar equipos con estándares de acoplamiento mixtos, particularmente cuando se integran con redes de hidrantes municipales, socios de ayuda mutua o infraestructura heredada que utiliza acoplamientos roscados o instantáneos. Los adaptadores Storz a otros resuelven este problema.

• Rosca Storz a BSP (tubería estándar británica): unllows Storz hose to connect to threaded hydrant outlets or pump ports. Available in male and female BSP configurations, typically 1½" to 4" BSP.
• Rosca Storz a NH (National Hose, EE. UU.): Requerido cuando los aparatos norteamericanos interactúan con líneas de suministro equipadas con Storz. El adaptador NH de 2½" a Storz de 2,5" es uno de los más habituales en los botiquines de ayuda mutua transfronterizos o aeroportuarios.
• Reductor Storz DN 75 a DN 52: un reducing adapter that steps down supply-line diameter for attack hose deployment without requiring a separate wye divider.
• Storz a camlock: Se utiliza en entornos industriales donde los accesorios Camlock (tipo C/E) son estándar en los equipos de proceso, pero las conexiones de mangueras contra incendios utilizan Storz.

unlways specify the Tipo, tamaño y presión nominal exactos de acoplamiento de entrada y salida. al pedir adaptadores. Las clasificaciones de presión no coincidentes en el adaptador son una fuente frecuente de fallas durante las perforaciones de alto flujo.
